TL;DR Quel capteur ultrason choisir pour votre projet ?
- Bacs à déchets et parkings : Milesight EM400-MUD mesure de 3 cm à 4,5 m. Son mode parking est disponible sur la version LoRaWAN.
- Cuves, réservoirs et suivi du niveau d’eau : les gammes EM400-UDL et EM500-UDL proposent plusieurs sondes, avec des portées pouvant atteindre 10 m selon la référence.
- Transmission sur un site extérieur : une passerelle LoRaWAN comme la Milesight UG67 permet de collecter les données des capteurs compatibles.
- Avant de commander : vérifiez la plage de mesure, la zone aveugle, les conditions d’installation et la couverture radio.
- Besoin d’aide ? Airicom vous accompagne dans le choix du capteur et de l’architecture de communication.
Vous souhaitez connaître le remplissage de vos bacs, surveiller une cuve ou détecter les places de parking disponibles ? Un capteur de distance ultrason transforme une mesure sans contact en information exploitable : niveau disponible, taux de remplissage ou présence d’un véhicule.
Connecté à une solution IoT, il vous permet de suivre vos équipements à distance et d’organiser vos interventions selon les besoins réels. Vous réduisez les relevés manuels et disposez d’alertes pour agir au bon moment.
Airicom distribue les capteurs ultrasoniques Milesight et les passerelles nécessaires à leur intégration. Découvrez six applications concrètes, les références à considérer et les critères pour choisir votre équipement.
Comment fonctionne un capteur de distance ultrason ?
Un capteur ultrasonique mesure la distance jusqu’à une surface en calculant le temps de vol d’une onde sonore inaudible pour l’être humain.
Le fonctionnement suit trois étapes :
- Émission : le transducteur émet une impulsion ultrasonore.
- Réflexion : l’onde rencontre la surface de l’eau, des déchets ou un véhicule.
- Calcul : le capteur reçoit l’écho et convertit la durée du trajet aller-retour en distance.
La formule est simple : distance = vitesse du son × temps aller-retour ÷ 2.
Pour mesurer un niveau, la plateforme soustrait cette distance à une hauteur de référence. Par exemple, avec un fond de cuve situé à 2 m du capteur et une surface mesurée à 0,60 m, la hauteur de liquide est de 1,40 m. Le calcul du volume dépend ensuite de la forme du réservoir.
Pourquoi choisir une mesure ultrasonique connectée ?
La technologie ultrasonique fonctionne sans éclairage et permet de mesurer sans immerger la sonde dans le liquide. Associée à un capteur sur batterie et à une transmission sans fil, elle facilite l’instrumentation de points éloignés d’une alimentation électrique.
Le bénéfice se trouve surtout dans l’exploitation de la donnée : collecter un bac suffisamment rempli, réapprovisionner une réserve avant la rupture ou contrôler un ouvrage après une alerte.
6 façons d’utiliser efficacement un capteur de distance ultrason
1. Suivre le remplissage des bacs à déchets
Un capteur fixé sous le couvercle mesure la distance jusqu’aux déchets. Après étalonnage, cette information permet d’estimer le remplissage et de repérer les bacs à collecter.
Une commune peut adapter ses tournées. Un campus, un centre commercial ou un site industriel peut mieux planifier les enlèvements et limiter les débordements.
Le produit à considérer : Milesight EM400-MUD. Sa plage de mesure de 3 à 450 cm convient à différentes dimensions de bacs. Son accéléromètre intégré apporte aussi une information d’inclinaison, utile pour suivre les mouvements du contenant ou de son couvercle selon le montage.
Le conseil de déploiement : testez le capteur avec plusieurs types de déchets. Un carton placé juste sous la sonde peut être interprété comme un niveau haut alors que le bac reste partiellement vide.
2. Détecter l’occupation des places de parking
Dans un parking couvert, un capteur installé au-dessus d’une place mesure la distance jusqu’au sol. Lorsqu’un véhicule stationne, la distance change : le système peut alors signaler que la place est occupée.
Les données alimentent un affichage de disponibilité ou une plateforme de supervision. Pour un hôpital, un bâtiment tertiaire ou un parking d’entreprise, elles servent à guider les conducteurs et à analyser l’usage des places.
Le produit à considérer : Milesight EM400-MUD en version LoRaWAN. Il dispose d’un mode parking dédié ; cette fonction n’est pas disponible sur toutes les versions de communication.
Le conseil de déploiement : validez la hauteur de pose, le positionnement et la fréquence d’actualisation. Un affichage destiné à guider les automobilistes nécessite des remontées plus réactives qu’un simple bilan d’occupation quotidien.
3. Surveiller le niveau dans les ouvrages d’assainissement
Une hausse anormale du niveau d’eau peut signaler une surcharge ou une obstruction à examiner. Installée au-dessus de l’écoulement, une sonde ultrasonique permet de suivre cette évolution sans être immergée.
Vous disposez d’un historique et pouvez définir des seuils pour cibler les contrôles. La mesure aide à détecter une anomalie ; elle ne suffit pas, à elle seule, à en déterminer la cause.
La solution à étudier : une sonde de niveau EM400-UDL ou EM500-UDL, selon la profondeur, l’environnement et les conditions de pose. L’adéquation doit être validée pour chaque ouvrage.
Le conseil de déploiement : vérifiez la condensation, les dépôts, les turbulences et la couverture radio avec le regard fermé. Si l’emplacement impose des exigences ATEX, la certification appropriée est nécessaire : un boîtier IP67 ne la remplace pas.
4. Mesurer le niveau des cuves et réservoirs
Eau de process, réserve d’irrigation ou stockage d’eau : connaître le niveau disponible facilite le réapprovisionnement et évite les déplacements de vérification.
Vous pouvez définir un seuil bas pour anticiper un remplissage et un seuil haut pour signaler une situation inhabituelle. Une plateforme peut également convertir la hauteur en volume, à partir de la géométrie du réservoir.

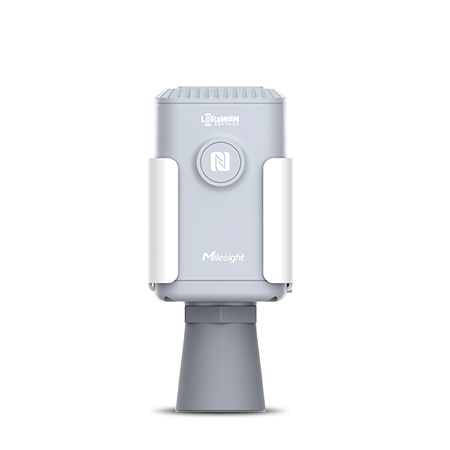

Les produits à considérer : Milesight EM400-UDL et EM500-UDL. Ces gammes proposent différentes sondes pour adapter la distance de mesure et les caractéristiques du capteur à votre installation. Certaines références atteignent 10 m.
Le conseil de déploiement : choisissez la sonde en fonction du niveau minimal comme du niveau maximal. Dégagez le faisceau des obstacles et évitez le jet de remplissage. Pour un liquide autre que l’eau, faites également vérifier la compatibilité des matériaux et de l’atmosphère avec la référence retenue.
5. Contrôler l’ouverture ou le déplacement des regards et trappes
Une trappe ouverte ou un couvercle déplacé peut créer un risque pour les usagers et exposer l’installation. La détection peut reposer sur une modification de distance ou sur l’inclinaison d’un capteur fixé au couvercle.
Le produit à étudier : un capteur multifonction comme l’EM400-MUD, lorsque son montage permet de détecter l’événement recherché. Son accéléromètre mesure l’inclinaison de l’appareil : cette fonction complète la mesure ultrasonique.
Le conseil de déploiement : définissez précisément ce qui doit déclencher l’alerte — ouverture, déplacement ou mauvaise fermeture — puis testez ce scénario. La position de fixation conditionne directement le résultat.
6. Suivre la montée des eaux
Un capteur placé au-dessus d’un bassin, d’un fossé ou d’un cours d’eau adapté permet de suivre le niveau et de signaler un dépassement de seuil.
Pour une collectivité ou un exploitant de site, cette information aide à préparer une intervention. Si la plateforme le permet, l’analyse de la vitesse de montée apporte un indicateur supplémentaire.
Les produits à considérer : EM400-UDL ou EM500-UDL, après validation de la hauteur d’installation et de l’état de la surface. Milesight présente notamment ces solutions pour des eaux calmes ou à faible écoulement.
Le conseil de déploiement : adaptez la cadence de mesure à la rapidité du phénomène. Vagues, débris et risques de submersion doivent entrer dans l’étude du site.
Quel équipement Milesight choisir chez Airicom ?
Ce tableau vous donne un premier repère. La référence finale dépend de la distance, du montage et de l’environnement.| Votre besoin | Équipement à considérer | Atout principal | Point à valider |
|---|---|---|---|
| Remplissage des bacs | EM400-MUD | Plage de mesure de 3 cm à 4,5 m, avec fonctions complémentaires d’inclinaison et de température | Dimensions du bac et disposition des déchets |
| Occupation de parking | EM400-MUD LoRaWAN | Mode parking dédié pour la détection de l’occupation des places | Hauteur de pose et fréquence d’actualisation |
| Niveau des cuves et réservoirs | EM400-UDL / EM500-UDL | Différentes options de mesure, avec des références adaptées à des niveaux jusqu’à 10 m | Zone aveugle, géométrie et nature du milieu mesuré |
| Bassins et ouvrages hydrauliques | EM400-UDL / EM500-UDL | Surveillance du niveau sans contact direct avec le liquide | Surface, environnement et couverture radio |
| Collecte LoRaWAN en extérieur | UG67 | Passerelle LoRaWAN extérieure avec boîtier de protection IP67 | Couverture radio, accès réseau et intégration au système existant |
Les 5 critères à vérifier avant de commander
1. La portée et la zone aveugle
Le capteur doit mesurer la surface lorsqu’elle est au plus bas comme au plus haut. Une portée maximale suffisante ne compense pas une zone aveugle incompatible avec le niveau de remplissage maximal.
2. La géométrie et l’environnement
Les parois, canalisations ou renforts internes peuvent produire des échos parasites. La mousse, l’agitation ou la condensation peuvent aussi dégrader la mesure. Communiquer un schéma ou une photo du point de pose facilite la sélection.
3. L’autonomie dans votre configuration
Les autonomies pouvant atteindre dix ans correspondent à des conditions définies par le constructeur. Le rythme des mesures, les transmissions, la température et la qualité radio influencent la durée réelle.
4. La connectivité disponible
LoRaWAN convient notamment à un ensemble de capteurs raccordés à une infrastructure commune. Les versions NB-IoT ou LTE-M, lorsqu’elles existent, utilisent un réseau cellulaire avec un abonnement adapté. Dans les deux cas, la couverture doit être vérifiée au point d’installation.
5. L’exploitation des données
Précisez le résultat attendu : niveau en centimètres, volume estimé, taux de remplissage ou état d’occupation. Définissez aussi les destinataires des alertes et le système qui doit les recevoir.
Complétez votre installation avec une passerelle LoRaWAN
Pour un réseau LoRaWAN privé, les capteurs transmettent leurs données à une passerelle, reliée à un serveur réseau et à votre application. Certaines passerelles regroupent plusieurs fonctions.

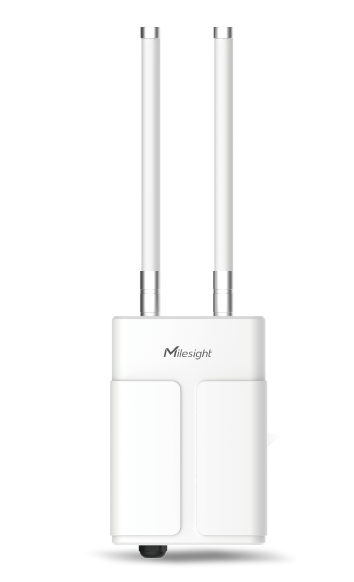

La Milesight UG67, distribuée par Airicom, est conçue pour une installation extérieure et dispose d’un boîtier IP67. Elle constitue une option pour collecter les données à l’échelle d’un site ou d’un ensemble d’équipements. [4]
Selon les équipements et leur configuration, les mesures peuvent ensuite rejoindre une plateforme IoT ou une GTB/GTC via MQTT, HTTPS, BACnet ou Modbus. Le décodage et la correspondance des variables doivent être configurés.
Collecte les données de vos capteurs et les transmet à votre plateforme. Robuste (IP67), pour des déploiements en extérieur.
FAQ : bien choisir votre capteur de distance ultrason
Choisissez votre solution de mesure avec Airicom
Le bon équipement associe un capteur adapté, une communication fiable et des données directement utilisables. Airicom vous accompagne pour sélectionner les références Milesight et les équipements de communication correspondant à votre projet.
Pour obtenir une proposition, transmettez-nous :
- l’application et le nombre de points à équiper ;
- les distances minimale et maximale à mesurer ;
- les dimensions du contenant ou un schéma de pose ;
- les conditions d’environnement ;
- le réseau disponible et l’outil de supervision souhaité.
